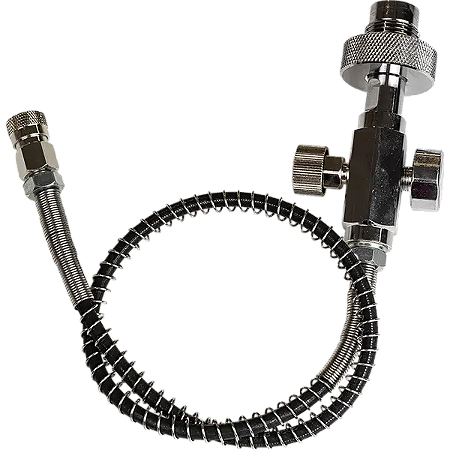

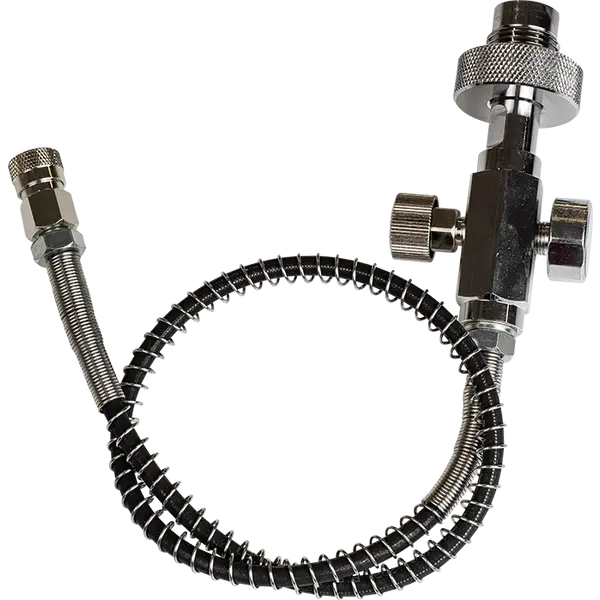

Estação de Recarga DIN PCP 300 Bar CGA-580

A Estação de Recarga DIN PCP 300 Bar CGA-580 é uma solução compacta e robusta para enchimento controlado de reservatórios e cilindros utilizados em PCP (Pre-Charged Pneumatic). Projetada para uso profissional em assistências técnicas, lojas especializadas, clubes de tiro e oficinas, a estação permite transferir ar comprimido com segurança e precisão, oferecendo controle fino de pressão, filtragem e dispositivos de proteção para operação até 300 bar.

A unidade integra regulador de alta pressão com ajuste micrométrico, manômetros duplos (entrada e saída) calibrados para até 300 bar, válvulas de isolamento e não-retorno, válvula de alívio calibrada (safety/pop-off) e filtro separador água/óleo com purge para remoção de umidade e contaminação. As conexões de enchimento seguem o padrão DIN G5/8 (enchimento para reservatórios/armas PCP) e a entrada fonte admite conexão com cilindros que utilizem padrão CGA-580 mediante adaptador apropriado. A combinação desses componentes garante enchimentos controlados, redução de contaminação do ar e proteção contra sobrepressão.

A estação pode ser fornecida em diferentes configurações (com ou sem kit adaptador CGA↔DIN, com diversos tipos de manômetros e opções de suporte para cilindro). Recomendamos confirmar com o fornecedor a lista de itens inclusos na versão comercializada e utilizar somente adaptadores e mangueiras certificados para a faixa de pressão de trabalho.

Características técnicas (configuração típica)

• Pressão máxima de trabalho (saída de enchimento): 300 bar (≈ 4.351 psi).

• Padrão de enchimento (saída para reservatório/arma): DIN G5/8 (5/8").

• Entrada da fonte: compatibilidade com conexões CGA-580 (adaptadores podem ser necessários).

• Regulador: redutor de alta pressão com ajuste fino e trava de segurança.

• Manômetros: duplo (entrada e saída), escala até ≥ 300 bar; indicação em bar e psi.

• Filtragem: separador água/óleo inline com purge drain e cartucho substituível.

• Válvulas: válvula de isolamento na entrada e na saída; válvula de não-retorno; válvula de alívio calibrada (safety/pop-off).

• Mangueiras e acoplamentos: mangueiras de alta pressão certificadas para 300 bar com acoplamentos DIN/G5/8 ou adaptadores conforme versão.

• Materiais: painel e estrutura em aço com tratamento anticorrosivo; componentes de alta pressão em aço inox ou latão cromado.

• Dimensões aproximadas (variam por versão): 40–60 cm (L) x 30–50 cm (A) x 30–50 cm (P).

• Peso aproximado: 10–25 kg (dependendo da construção e acessórios).

• Acessórios possíveis: kit adaptadores CGA↔DIN, mangueira suplementar, suporte para cilindro fonte, maleta de ferramentas, cartuchos de filtro sobressalentes.

• Indicações de uso: recarga/topping-up de reservatórios PCP, uso em assistência técnica, pontos de recarga profissionais.

• Observação: especificações exatas (espessura da mangueira, modelo de manômetro, itens inclusos) podem variar por fabricante — confirme a versão comercial antes da compra.

Aplicações

• Recarga de cilindros e reservatórios para PCP (airguns).

• Assistências técnicas e lojas que oferecem serviço de recarga.

• Pontos de recarga em clubes e estandes de tiro.

• Transferência controlada de ar entre cilindros industriais/SCUBA/SCBA e reservatórios PCP quando utilizados adaptadores e procedimentos adequados.

Instruções resumidas de operação

1. Inspecione visualmente a estação, mangueiras, conexões e manômetros antes do uso.

2. Conecte a fonte de ar (cilindro) à entrada apropriada (CGA-580 ou adaptador certificado).

3. Mantenha todas as válvulas de isolamento fechadas; abra lentamente a válvula da fonte enquanto monitora o manômetro de entrada.

4. Regule a saída com o redutor até a pressão desejada (não exceder 300 bar).

5. Conecte o reservatório/arma ao encaixe DIN G5/8 (ou adaptador correspondente) e abra a linha de enchimento até atingir a pressão alvo.

6. Após enchimento, feche válvulas, ventile a linha conforme procedimento e desconecte com segurança.

7. Realize manutenção preventiva: verificar vedantes, trocar cartucho do filtro e inspecionar mangueiras periodicamente.

Segurança e recomendações

• Operar apenas por pessoal treinado e equipado com EPI adequado. Trabalhar com 300 bar envolve risco significativo.

• Usar somente mangueiras, acoplamentos e adaptadores certificados para 300 bar. Componentes não certificados podem causar falha catastrófica.

• Nunca bloquear, alterar ou remover dispositivos de segurança (válvula de alívio).

• Não exceder os limites de pressão do reservatório, adaptadores ou acessórios conectados.

• Armazenar e operar cilindros e a estação em local ventilado, estável e longe de fontes de calor.

• Seguir sempre normas e regulamentos locais relativos a transporte, armazenamento e manuseio de gases comprimidos.

Itens opcionais e observações finais

• Consulte o fornecedor sobre kits de adaptadores (CGA→DIN), versões com manômetros digitais ou analógicos de maior precisão, e opções de suporte para cilindro fonte.

• Para operações frequentes ou uso profissional intenso, considerar a aquisição de cartuchos de reposição do filtro e mangueiras sobressalentes.

• Confirme a compatibilidade da sua arma/reservatório com o padrão DIN G5/8 antes de efetuar a compra; em caso de dúvida, solicite orientação técnica especializada.
